Hệ thống sấy bùn ở nhiệt độ thấp là gì
A hệ thống sấy bùn nhiệt độ thấp là thiết bị xử lý làm giảm độ ẩm của nước thải hoặc bùn công nghiệp thông qua trao đổi nhiệt có kiểm soát ở dải nhiệt độ tương đối ôn hòa, thường từ 60 đến 100 độ C, thay vì nhiệt độ cao được sử dụng trong các tuyến sấy hoặc đốt nhiệt thông thường. Một máy sấy bùn ở nhiệt độ thấp được chế tạo theo nguyên tắc này có thể chuyển bùn có hàm lượng nước khoảng 83% xuống dạng bánh khô có độ ẩm khoảng 10 đến 30%, với mức giảm khối lượng và trọng lượng tương ứng có thể đạt tới 90%.
Do quy trình diễn ra trong dải nhiệt độ thấp hơn này nên nguy cơ oxy hóa và nguy cơ cháy trong quá trình xử lý sẽ giảm so với sấy ở nhiệt độ cao và vật liệu đã xử lý cũng có xu hướng giảm đáng kể hoạt động của mầm bệnh, với hiệu suất khử trùng hiệu quả đạt tới 90% trong điều kiện vận hành thích hợp. Sự kết hợp này làm cho hệ thống sấy bùn ở nhiệt độ thấp trở thành một lựa chọn thiết thực cho các nhà máy xử lý nước thải đô thị và các cơ sở công nghiệp cần giảm thể tích bùn trước khi vận chuyển, xử lý hoặc tái sử dụng mà không cần nhu cầu nhiên liệu lớn liên quan đến sấy khô ở nhiệt độ cao.
Khi sản phẩm khô đạt đến phạm vi độ ẩm từ 10 đến 30 phần trăm, việc quản lý để khử khí, trộn và đốt, làm phân trộn hoặc làm nguyên liệu thô cho vật liệu xây dựng và các con đường phục hồi tài nguyên khác sẽ trở nên dễ dàng hơn nhiều. Đây là một lý do khiến công nghệ này trở thành điểm tham chiếu tiêu chuẩn khi các khu công nghiệp và thành phố lên kế hoạch cho các dự án giảm bùn.
Máy sấy bùn nhiệt độ thấp hoạt động như thế nào
Nguyên lý làm việc đằng sau máy sấy bùn nhiệt độ thấp được xây dựng xung quanh một vòng không khí khép kín chứ không phải ngọn lửa trần hoặc nguồn nhiệt đốt trực tiếp. Bùn ướt được trải trên bề mặt vận chuyển bên trong buồng cách nhiệt, không khí khô ấm được lưu thông khắp vật liệu để mang đi hơi ẩm và không khí ẩm đó sau đó được đưa qua giai đoạn hút ẩm, nơi nước được ngưng tụ và thoát ra ngoài. Không khí khô được làm nóng lại và đưa trở lại buồng, giúp giảm thiểu tổn thất năng lượng trong suốt chu trình.
Cho ăn và phân phối đồng đều
Bùn đi vào hệ thống thông qua phễu cấp liệu và được trải thành một lớp mỏng, đều trên bề mặt sấy. Ngay cả việc phân phối cũng quan trọng vì các lớp dày hoặc không đồng đều làm chậm quá trình giải phóng độ ẩm và tạo ra sản lượng không nhất quán, vì vậy hầu hết các thiết kế hệ thống sấy bùn ở nhiệt độ thấp đều bao gồm cơ chế san bằng tại điểm cấp liệu.
Buồng trao đổi nhiệt ở nhiệt độ thấp
Bên trong buồng, không khí được làm nóng đến phạm vi mục tiêu, thường là 60 đến 100 độ C và đi qua hoặc xuyên qua lớp bùn. Nhiệt độ thấp hơn làm giảm nguy cơ cứng bề mặt hoặc hình thành cặn trên các hạt bùn, từ đó giúp hơi ẩm tiếp tục di chuyển từ bên trong mỗi hạt lên bề mặt trong suốt chu trình sấy.
Bốc hơi ẩm và thu hồi nước ngưng
Khi không khí hấp thụ độ ẩm từ bùn, nó được chuyển đến một cuộn dây ngưng tụ hoặc thiết bị hút ẩm, nơi hơi nước được chuyển trở lại thành chất lỏng và thoát ra ngoài. Bước này là trọng tâm để duy trì hiệu quả của quy trình, vì việc phục hồi lượng hơi ẩm đó và hâm nóng cùng một luồng không khí sẽ tránh được chi phí năng lượng khi liên tục hút vào và làm nóng không khí trong lành bên ngoài.
Xả bùn khô và xử lý hạ lưu
Khi bùn đạt đến dải độ ẩm mục tiêu, nó sẽ được thải qua băng tải trục vít hoặc đầu ra băng tải để xử lý ở hạ lưu, cho dù đó là ủ phân, trộn và đốt hay sử dụng làm đầu vào cho sản xuất vật liệu xây dựng. Khí thải thoát ra từ hệ thống thường trải qua giai đoạn xử lý mùi trước khi thải ra ngoài.
Phạm vi nhiệt độ hoạt động điển hình để sấy bùn
Lựa chọn nhiệt độ là một trong những cách rõ ràng nhất để phân biệt các công nghệ sấy. A hệ thống sấy bùn nhiệt độ thấp thường chạy ở dải nhiệt độ 60 đến 100 độ C, trong khi máy sấy nhiệt trống quay và các tuyến đường hỗ trợ đốt có nhiệt độ cao hơn nhiều. Bảng và biểu đồ bên dưới tóm tắt các phạm vi gần đúng thường được tham chiếu khi so sánh các danh mục này nhằm mục đích lập kế hoạch.
| Phương pháp sấy | Phạm vi nhiệt độ điển hình | Đặc điểm chung |
|---|---|---|
| Hệ thống sấy bùn ở nhiệt độ thấp | 60°C đến 100°C | Vòng khép kín, nhẹ nhàng, nhu cầu năng lượng thấp hơn |
| Băng tải sấy khô bằng khí nóng | 120°C đến 180°C | Thông lượng vừa phải, tỷ lệ trao đổi không khí cao hơn |
| Sấy nhiệt bằng trống quay | 200°C đến 400°C | Thông lượng cao, nhu cầu nhiên liệu cao hơn |
| Sấy hỗ trợ đốt | 600°C đến 850°C | Nhiệt độ rất cao, dành riêng cho các dòng chất thải cụ thể |
Biểu đồ so sánh phạm vi nhiệt độ
So sánh minh họa về nhiệt độ vận hành cao cấp giữa các loại phương pháp sấy bùn thông thường
Giảm độ ẩm trong chu trình sấy khô
Độ ẩm cuối cùng sau khi sấy bùn phụ thuộc vào đặc tính bùn đầu vào, thời gian lưu và cấu hình hệ thống, nhưng hệ thống sấy bùn ở nhiệt độ thấp thường được thiết kế để giảm độ ẩm của bùn từ khoảng 83% xuống phạm vi mục tiêu từ 10 đến 30%. Biểu đồ dưới đây minh họa đường cong giảm độ ẩm điển hình theo từng giai đoạn trong chu trình sấy khô, từ cấp liệu ướt đến xả khô.
Mô hình giảm độ ẩm theo từng giai đoạn điển hình trong chu trình sấy bùn ở nhiệt độ thấp
Mức tiêu thụ năng lượng so với các phương pháp sấy
Năng lượng sử dụng trên mỗi tấn bùn đã xử lý là một trong những số liệu thiết thực nhất để lập kế hoạch ngân sách dự án cho các tiện ích và quy mô thiết bị. Một máy sấy bùn ở nhiệt độ thấp được chế tạo dựa trên vòng tuần hoàn không khí khép kín và, trong nhiều cấu hình, bố trí máy sấy bùn bơm nhiệt, thường tiêu thụ ít năng lượng hơn đáng kể trên mỗi tấn so với các phương pháp sấy trống quay hoặc sấy flash dựa vào việc đốt nóng liên tục một lượng lớn không khí trong lành.
Mức sử dụng năng lượng gần đúng tính bằng kilowatt giờ trên mỗi tấn bùn được xử lý, chỉ hiển thị để so sánh chung
Giải thích về công nghệ máy sấy bùn bơm nhiệt
A máy sấy bùn bơm nhiệt sử dụng chu trình làm lạnh thay vì lò sưởi đốt nhiên liệu trực tiếp để tăng nhiệt độ không khí bên trong buồng sấy. Chất làm lạnh hấp thụ nhiệt từ không khí ẩm đi ra, được nén để tăng nhiệt độ hơn nữa, sau đó giải phóng nhiệt đó trở lại luồng không khí khô đi vào. Bởi vì năng lượng tương tự được tái sử dụng xuyên suốt vòng lặp thay vì thoát ra bên ngoài, cấu hình này là một trong những phương pháp tiếp cận có ý thức hơn về năng lượng trong phạm vi rộng hơn của các thiết kế hệ thống sấy bùn ở nhiệt độ thấp.
Phương pháp tiếp cận vòng kín này cũng hỗ trợ kiểm soát nhiệt độ nhất quán hơn, điều này quan trọng đối với các dòng bùn có thành phần thay đổi, chẳng hạn như các dòng bùn đến từ quá trình in và nhuộm, sản xuất giấy, mạ điện, xử lý hóa học, xử lý da và hoạt động dược phẩm. Kiểm soát nhiệt độ nhất quán giúp giảm nguy cơ quá nhiệt cục bộ hoặc chưa khô trong một mẻ.
So sánh công nghệ sấy bùn
Việc lựa chọn giữa hệ thống sấy bùn ở nhiệt độ thấp, máy sấy trống quay, máy sấy nhiệt băng tải đai hoặc sấy khô bằng năng lượng mặt trời ngoài trời thường phải cân nhắc nhiều yếu tố cùng một lúc thay vì chọn một số liệu duy nhất. Biểu đồ radar bên dưới liệt kê bốn loại công nghệ thường được tham chiếu về hiệu quả năng lượng, kiểm soát mùi, mức độ tự động hóa, hiệu suất dấu chân và tốc độ giảm độ ẩm, sử dụng thang đo đơn giản từ 0 đến 10 để so sánh chung.
So sánh chung trên năm khía cạnh, dựa trên các đặc điểm điển hình được tham chiếu cho từng danh mục công nghệ
Các thành phần cốt lõi của hệ thống sấy bùn ở nhiệt độ thấp
Hầu hết các hệ thống đều có chung một tập hợp các khối xây dựng, ngay cả khi cách bố trí được điều chỉnh cho phù hợp với một dự án hệ thống sấy bùn công nghiệp cụ thể. Hiểu những phần này sẽ giúp ích khi so sánh các đề xuất từ các nhà cung cấp khác nhau hoặc đánh giá hệ thống lắp đặt hiện có.
- Đơn vị cấp bùn và phân phối đều
- Buồng sấy nhiệt độ thấp cách nhiệt
- Bơm nhiệt hoặc mô-đun trao đổi nhiệt thải
- Hệ thống tuần hoàn không khí và hút ẩm
- Đường dây thu gom và xả nước ngưng
- Bảng điều khiển và giám sát tự động
- Bộ phận vận chuyển và xả bùn khô
- Mô-đun xử lý khí thải và mùi
Ứng dụng công nghiệp của sấy bùn ở nhiệt độ thấp
Một hệ thống sấy bùn công nghiệp được xây dựng trên nguyên tắc nhiệt độ thấp được sử dụng trong nhiều lĩnh vực, vì cấu hình nhiệt nhẹ nhàng phù hợp với bùn có thành phần thay đổi tốt hơn so với các tuyến nhiệt độ cao trong nhiều trường hợp. Bảng dưới đây tóm tắt các nguồn bùn phổ biến và những gì có xu hướng quan trọng nhất đối với mỗi nguồn trong quá trình sấy khô.
| Ngành công nghiệp | Nguồn bùn | Xem xét sấy khô |
|---|---|---|
| Nước thải đô thị | Bùn xử lý sơ cấp và thứ cấp | Nhu cầu khối lượng lớn, thông lượng ổn định |
| In và nhuộm | Bùn thải nhuộm | Hợp chất màu, tầm quan trọng của việc kiểm soát mùi |
| làm giấy | Bùn nhà máy giấy và bột giấy | Hàm lượng chất xơ, chất rắn ban đầu thay đổi |
| mạ điện | Bùn quá trình mang kim loại | Xử lý cẩn thận trước các bước tái sử dụng tiếp theo |
| Công nghiệp hóa chất | Xử lý bùn thải | Thành phần thay đổi, nhu cầu sấy hàng loạt |
| Chế biến da | Bùn thuộc da | Quản lý mùi, tải lượng hữu cơ |
| Dược phẩm | Bùn sinh học và xử lý | Kiểm soát nhiệt độ thấp nhất quán |
Cách chọn nhà sản xuất thiết bị sấy bùn đáng tin cậy
So sánh các đề xuất từ nhiều hơn một nhà sản xuất máy sấy bùn rất đáng thời gian vì sự phù hợp phù hợp phụ thuộc vào đặc tính bùn ở vị trí cụ thể cũng như phụ thuộc vào chính thiết bị. Một số điểm thực tế có xu hướng tách biệt một đề xuất phù hợp với một đề xuất chung chung.
- Kinh nghiệm kỹ thuật về cả loại bùn đô thị và công nghiệp
- Khả năng điều chỉnh kích thước máy sấy bùn nhiệt độ thấp theo độ ẩm thực tế và thành phần của bùn cấp liệu
- Có sẵn dây chuyền thiết bị đầy đủ, từ máy khử nước đến hệ thống xử lý nước thải hoàn chỉnh
- Cài đặt tham khảo trên nhiều ngành công nghiệp, không phải một lĩnh vực duy nhất
- Hỗ trợ kỹ thuật rõ ràng từ khâu tư vấn đến thiết kế, xây dựng và vận hành
- Trao đổi thông tin minh bạch về nhu cầu bảo trì và tình trạng sẵn có của phụ tùng thay thế

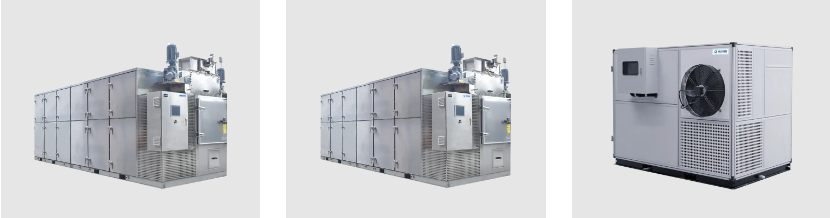

Phạm vi sản phẩm và tùy chọn cấu hình tùy chỉnh
Bởi vì thành phần bùn và điều kiện tại địa điểm rất khác nhau nên một thiết kế cố định duy nhất hiếm khi phù hợp với mọi dự án. Một số cấu hình thường có sẵn trong danh mục hệ thống sấy bùn ở nhiệt độ thấp, mỗi cấu hình phù hợp với cách bố trí hoặc tình huống nguồn nhiệt khác nhau.
Máy sấy bùn loại đai nhiệt độ thấp
Cấu hình này sử dụng thiết kế băng tải liên tục phù hợp với thông lượng ổn định, liên tục, khiến nó phù hợp thiết thực cho các nhà máy đô thị và khu công nghiệp tạo ra bùn đều đặn hàng ngày.
Máy sấy bùn thải nhiệt thải ở nhiệt độ thấp
Cấu hình này được xây dựng để tận dụng nhiệt thải có sẵn từ các quy trình khác của nhà máy làm năng lượng đầu vào chính, có thể giảm tải nhiệt bổ sung mà một địa điểm cần cung cấp ngoài các hoạt động hiện có.
Máy sấy buồng đông lạnh bùn
Cấu hình dựa trên buồng này phù hợp với quy trình xử lý hàng loạt hoặc các địa điểm có diện tích sẵn có nhỏ hơn, mang lại sự linh hoạt khi bố trí kiểu dây đai liên tục là không thực tế.
Đối với các dự án có đặc điểm bùn bất thường, hạn chế về không gian hoặc yêu cầu tích hợp, Hệ thống sấy bùn OEM sắp xếp hoặc làm việc với một nhà cung cấp máy sấy bùn tùy chỉnh cho phép điều chỉnh kích thước buồng, khả năng xử lý không khí và bố trí điều khiển theo điều kiện địa điểm thực tế thay vì buộc một thiết bị tiêu chuẩn vào một ứng dụng không khớp.
Thực hành bảo trì để hoạt động đáng tin cậy lâu dài
Bảo trì định kỳ giúp hệ thống sấy bùn ở nhiệt độ thấp hoạt động với hiệu suất dự định và giúp tránh thời gian ngừng hoạt động ngoài dự kiến. Các điểm dưới đây bao gồm các lĩnh vực thường cần được chú ý thường xuyên nhất.
- Kiểm tra dây đai và băng tải định kỳ xem có bị mòn hoặc lệch trục không
- Thường xuyên xả nước ngưng và vệ sinh bộ lọc
- Kiểm tra bề mặt trao đổi nhiệt để ngăn chặn sự tích tụ cặn
- Kiểm tra hiệu chuẩn cảm biến và điều khiển
- Làm sạch ống dẫn khí và đường dẫn khí thải theo lịch trình
- Bôi trơn các bộ phận cơ khí chuyển động theo hướng dẫn sử dụng thiết bị
Giới thiệu về công nghệ môi trường Qingben
Công ty TNHH Công nghệ Môi trường Qingben (Giang Tô) là một doanh nghiệp chuyên nghiệp tập trung vào sản xuất và dịch vụ thiết bị xử lý bùn và nước thải. Trung tâm nghiên cứu và phát triển về xử lý bùn và nước thải, với dòng sản phẩm bao gồm máy khử nước bùn, thiết bị sấy bùn, bộ thiết bị xử lý nước thải hoàn chỉnh, thiết bị sấy trầm tích sông hồ và các dịch vụ kỹ thuật liên quan.
Là nhà sản xuất máy sấy bùn nhiệt độ thấp và nhà máy sản xuất thiết bị sấy bùn có trụ sở tại Trung Quốc, chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện từ tư vấn và thiết kế dự án cho đến xây dựng, vận hành và bảo trì nhằm hỗ trợ thực hiện thành công và vận hành ổn định các dự án xử lý nước thải và xử lý bùn. Thiết bị sấy bùn ở nhiệt độ thấp của chúng tôi có thể làm khô trực tiếp nước thải hoặc bùn có hàm lượng nước khoảng 83% xuống còn bùn khô có độ ẩm từ 10 đến 30%, với mức giảm đạt tới 90% và khử trùng hiệu quả lên tới 90%, đồng thời duy trì mức tiêu thụ năng lượng ở mức thấp và tránh ô nhiễm thứ cấp. Điều này làm cho nó phù hợp cho cả bùn đô thị và nhiều dòng bùn công nghiệp, bao gồm in và nhuộm, sản xuất giấy, mạ điện, công nghiệp hóa chất, da và dược phẩm.
Câu hỏi thường gặp
| Q1. Hệ thống sấy bùn nhiệt độ thấp là gì Đây là thiết bị sấy làm giảm độ ẩm của bùn bằng cách sử dụng trao đổi nhiệt ở nhiệt độ thấp có kiểm soát, thường ở khoảng 60 đến 100 độ C, thay vì xử lý nhiệt ở nhiệt độ cao. | Q2. Máy sấy bùn nhiệt độ thấp hoạt động như thế nào Bùn được đưa lên bề mặt vận chuyển bên trong buồng kín, nơi không khí khô, ấm lưu thông liên tục, hơi ẩm được ngưng tụ ra khỏi luồng không khí và không khí được làm nóng lại và tuần hoàn. |
| Q3. Nhiệt độ nào được sử dụng để sấy bùn Hệ thống nhiệt độ thấp thường hoạt động ở nhiệt độ từ 60 đến 100 độ C, trong khi máy sấy nhiệt thông thường có thể chạy tốt ở nhiệt độ trên 150 độ C. | Q4. Độ ẩm cuối cùng sau khi sấy bùn là bao nhiêu Tùy thuộc vào bùn đầu vào và cấu hình hệ thống, độ ẩm cuối cùng thường nằm trong khoảng từ 10 đến 30%. |
| Q5. Sấy bùn ở nhiệt độ thấp có tiết kiệm năng lượng không? Bởi vì quá trình này diễn ra ở nhiệt độ thấp hơn và thường thu hồi nhiệt từ dòng không khí nên năng lượng sử dụng trên mỗi tấn bùn đã xử lý thường thấp hơn so với sấy nhiệt ở nhiệt độ cao. | Q6. Máy bơm nhiệt có thể được sử dụng để sấy bùn Có, máy sấy bùn bơm nhiệt sử dụng chu trình làm lạnh để trích xuất và tái sử dụng nhiệt trong một vòng không khí khép kín, đây là phương pháp tiếp cận tiết kiệm năng lượng phổ biến để sấy khô ở nhiệt độ thấp. |
| Q7. Công nghệ sấy bùn nào tốt nhất Không có công nghệ duy nhất phù hợp với mọi dự án, sự lựa chọn đúng đắn phụ thuộc vào đặc điểm bùn, nhu cầu thông lượng, không gian sẵn có và cân nhắc về năng lượng cho địa điểm thực tế. | Q8. Ưu điểm của sấy nhiệt độ thấp là gì Ưu điểm thường bao gồm nhu cầu năng lượng thấp hơn, giảm nguy cơ cháy và oxy hóa, kiểm soát mùi tốt hơn và sản lượng khô phù hợp để làm phân trộn, trộn chung hoặc sử dụng làm nguyên liệu thô cho vật liệu xây dựng. |
